法国幻影IV战略轰炸机(2)
时间:2012-07-05 10:02 责任编辑:中国足彩网_188体育在线-app|下载 来源:中国足彩网_188体育在线-app|下载 点击: 次
动力装置为两台“阿塔”9K加力式涡轮喷气发动机,单台不加力推力46.1千牛(4700千克),加力推力68.6千牛(7000千克)。进气道装有半锥形可调进气锥。机翼主梁和后梁之间、起落架安装点之前的前缘部分为整体油箱。机身油箱几乎占了后驾驶舱到发动机之间的整个机身中段。在每个发动机进气道外侧的双层蒙皮之间,进气道和发动机的下面,以及垂尾的前缘部分,都装有油箱。空中加油装置装在机头。为了在小场地起飞,翼下可装两组共6个助推器。座舱和电子设备舱从发动机引气调温。采用复式液压系统来调节进气锥、收放起落架、刹车、前轮转向、操纵减速板和放减速伞。冷气系统为液压蓄压器和雷达设备舱增压,并用于座舱和舱门的密封。电气系统由发动机驱动的两台20千伏安的交流发电机供电。机载设备包括CSF雷达(装在中机身下部),多普勒雷达,计算机,电子对抗设备和自动驾驶仪。
79年起幻影IV开始装备ASMP中距空地核导弹

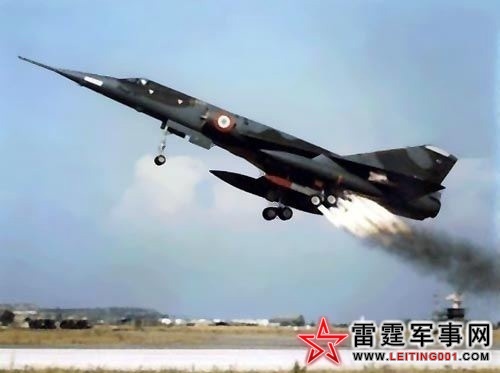

79年起幻影IV开始装备ASMP中距空地核导弹,改进型命名为幻影IVP,85年开始交付,到87年订购的18架P型全部交付。当时一架基型机坠毁,为此追加改装了一架为P型。1992年起,除了这19架P型外,老式的幻影IV均已退役。P型将机腹的汤姆逊-CSF公司的DR-AA8A雷达改为ARCANA脉冲多普勒雷达,加装了双余度惯导系统,使导航及火控能力得到改善。在外侧机翼下鼓舱内及后机身上部舱内装汤姆逊-CSF公司的Seval雷达告警接收机及天线;左机翼外侧挂架挂一个汤姆逊-CSF公司的TMV105BAREM自卫干扰吊舱,右机翼外侧挂架挂一个BOZ-103干扰物投放吊舱。机翼内侧挂架可各带一个2500升副油箱。目前“幻影”IVP与同样带ASMP核导弹的“幻影”2000N担负着法国空军的战略轰炸任务。作战中幻影IV将得到KC-135加油机的支援。幻影IV还有侦察改型。其最大优势是能作超低空飞行,可拍摄山腰的侧面像片,从而发现隐蔽其中的山洞。幻影IV-P的飞行速度快,具有一定突防能力。MirageIV在助推火箭帮助下快速起飞。
点击查看更多图片
翼下可装两组共6个助推火箭。
机长:23.50米机高:5.65米翼展:11.85米机翼面积:78.00平方米展弦比:1.80空重:14500千克正常起飞重量:31600千克最大起飞重量:33500千克最大速度:M2.2(高度11000米)高空作战速度:M1.8巡航速度:960千米/小时(高度12200米)实用升限:20000米航程:3700千米作战半径:1250~1600千米
